  • Управление ЧП E-V300A по интерфейсу RS-485 Modbus

    Здравствуйте!
    Возникла необходимость управления ЧП E-V300A-4R0G/5R5PT4B по интерфейсу RS-485 Modbus.
    В ЧП были установлены следующие настройки:
    Р30.00 - 0
    Р30.01 - 1
    Р30.02 - 3
    Р30.03 - 0
    Р30.09 - 0
    Р30.15 - 0
    Джампер внутри частотника для RS-485 установлен в положение ON.
    Питание ЧП 380В 50Гц

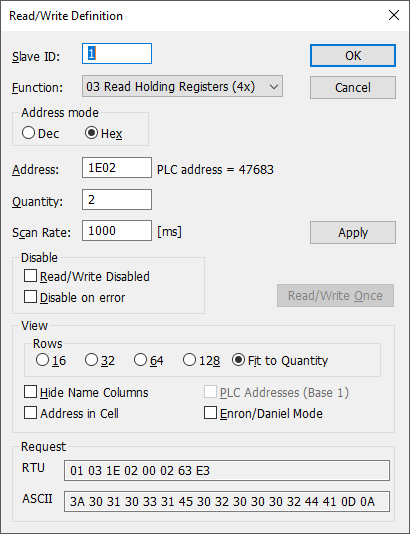

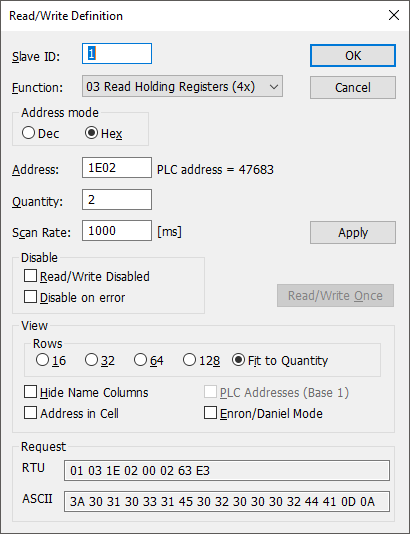

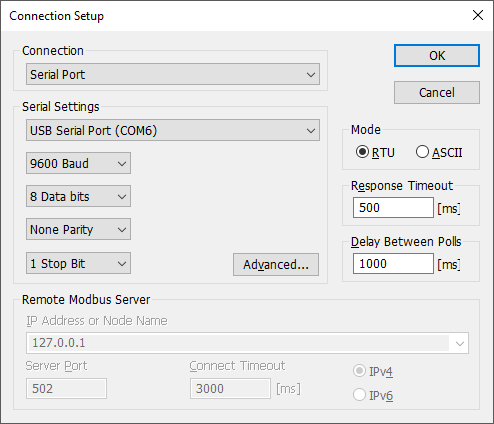

    В программе на ПК выступающей в качестве Master установлены настройки приведенные на рисунках 1 и 2
    Нажмите на изображение для увеличения.

Название:	_1.png
Просмотров:	545
Размер:	24.5 Кб
ID:	887Нажмите на изображение для увеличения.

Название:	_2.png
Просмотров:	548
Размер:	20.5 Кб
ID:	888

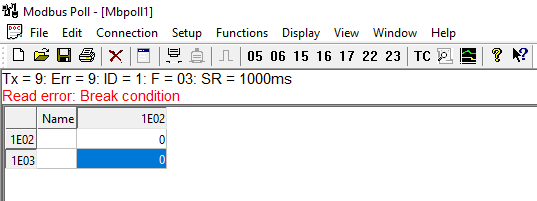

    Возникла следующая проблема: При попытке считать любой регистр с ЧП, мы наблюдаем ошибку: Read error: Break condition (представленную на рисунке 3).
    На рисунке 3 приведен попытка считать регистр 1E02, который соответствует параметру Р30.02 и который в теории должен нам вернуть значение 3.

    Нажмите на изображение для увеличения.

Название:	_3.png
Просмотров:	559
Размер:	9.4 Кб
ID:	889
    Что мы делаем не так и как устранить данную ошибку?
    Вложения

  • #2
    Ув. Никодим, постараемся разобраться, проверим. О результате напишем.

    Комментарий


    • #3

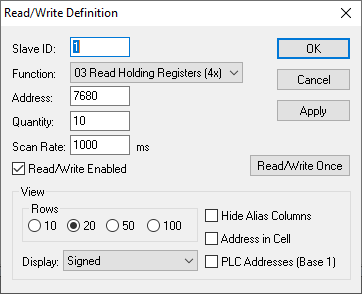

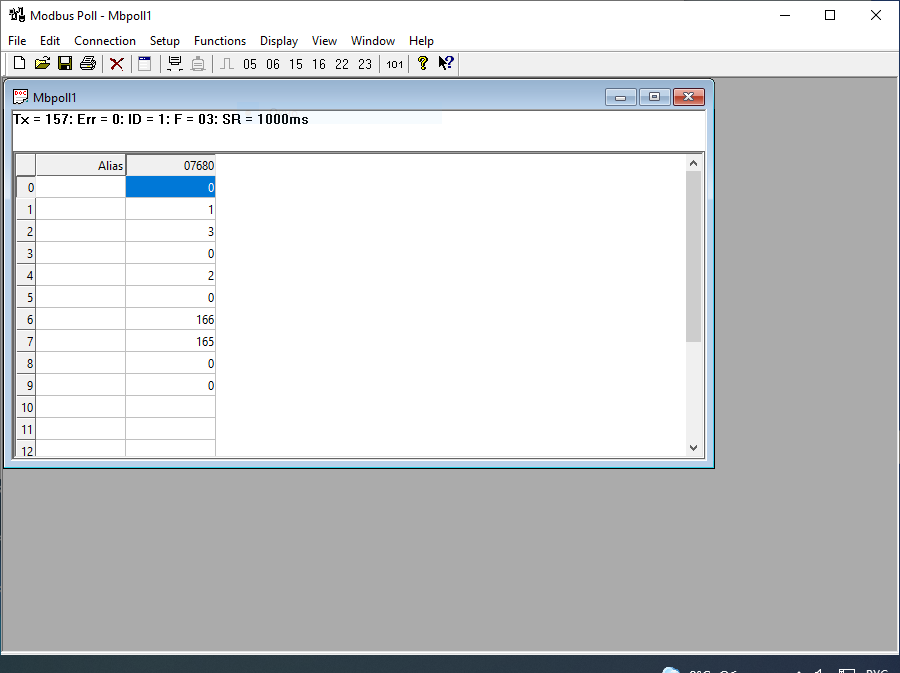

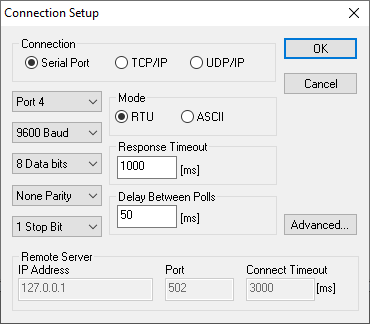

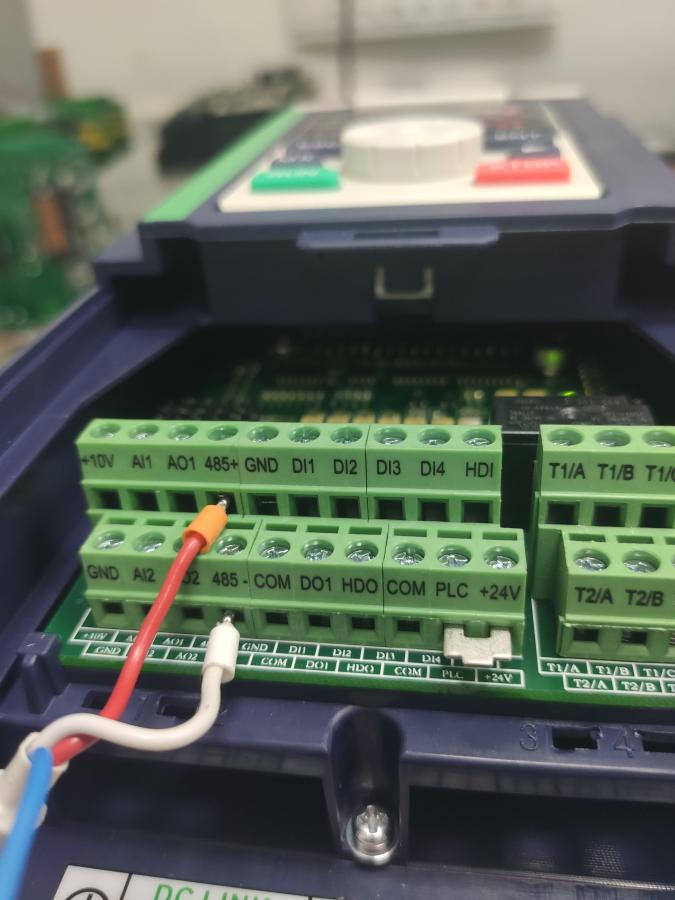

      Попробовали по вашим параметрам, получилось:
      Вложения

      Комментарий


      • #4
        Спасибо! Извините за беспокойство, мы только сегодня смогли выяснить, что эта ошибка возникала из-за преобразователя интерфейса USB-RS485.

        Комментарий


        • #5
          Ок! Слава Богу, что все разрешилось.

          Комментарий


          • #6
            Здравствуйте!
            Могли бы разъяснить следующие моменты:
            1. В частотном преобразователе в 2 группах есть такое понятие как уставка частоты: 1- параметр г27.01 ; 2- параметр 0х7001.
            При считывание по ModbusRTU параметра г27.01 получаем значение 50.00 Гц, а при считывание параметра 0х7001 - 0 %.
            Если мы правильно понимаем, то параметр 0х7001 должен показывать 100%, либо параметр г27.01 - 0 Гц (что в принципе не может быть)

            2. В частотном преобразователе есть такое понятие как текущая частота: параметр г27.00.
            Правильно ли мы понимаем, что узнать скорость вращения (текущую частоту) при считывание по Modbus RTU можно только здесь? Или есть возможность считывать данный параметр в другом месте?

            3. Существует ли возможность считать по Modbus модель частотного преобразователя и если да, то назовите пожалуйста номер параметра?

            4. Параметр г25.00 - это номер аварии, но согласно разделу 8.1 авариям соответствуют буквенные коды. Тогда какие номера аварий соответствующие буквенным кодам раздела 8.1 мы получим при считывание по Modbus RTU?
            Последний раз редактировалось Никадим; 06-12-2021, 02:09 PM.

            Комментарий


            • #7
              Добрый день.
              1. Регистры 0х7000, 0х7001, и т.д. - это регистры управления ПЧ, в них производится только запись команд. Поэтому 0х7001 не равен параметру r27.01.
              2. Регистры для считывания: 0х1В00 - текущая частота, 0х1В01 - заданная частота.
              3. Модель частотного преобразователя считать нет возможности, только версии ПО.
              4.
              Авария Код Код аварии
              Авария инвертора Er.SC 1
              Замыкание на землю Er.SC1 18
              Перегрузка по току во время разгона Er.OC1 2
              Перегрузка по току во время торможения Er.OC2 3
              Перегрузка по току при постоянной скорости Er.OC3 4
              Перенапряжение при разгоне Er.OU1 5
              Перенапряжение при торможении Er.OU2 6
              Перенапряжение при постоянной скорости Er.OU3 7
              Низкое напряжение Er.LU1 8
              Пусковой контактор разомкнут Er.LU2 9
              Перегрузка ПЧ Er.oL 10
              Перегрузка двигателя Er.oL1 11
              Перегрев двигателя Er.oH3 16
              Обрыв фазы питания Er.iPL 12
              Обрыв фазы двигателя Er.oPL 13
              Перегрев инвертора Er.oH 14
              Авария цепи измерения температуры инвертора Er.tCK 20
              Отказ связи по RS485 Er.485 34
              Отказ цепи измерения тока Er.Cur 21
              Авария автонастройки Er.TU1, Er.TU2 27, 28
              Ошибка записи-чтения EEPROM Er.EEP 32
              Холостой ход Er.LL 31
              Потеря обратной связи ПИД Er.FbL 36
              Пользовательская авария 1 Er.Ud1 37
              Пользовательская авария 2 Er.Ud2 38
              Авария токоограничения Er.CbC 17
              Слишком большая ошибка скорости двигателя Er.DEV 26
              Превышение скорости вращения Er.oS 25
              Энкодер отключен Er.PGL 22

              Комментарий
