Cубмодуль DO6.

[Gudvin68]

В документации мелькает информация о субмодуле DO6, но в конфигураторах как опции его нет.
Собственно вопрос есть ли он по факту и если есть можно ли его заказывать, для каких контролеров?

[Исаков Алексей]

Субмодулей DO6 в настоящее время нет в наличии, они будут доступны к заказу в сентябре 2022 г.

[Rain312]

Добрый день. Подскажите субмодули DO6 поступили в продажу? Очень ждем.

[Исаков Алексей]

Заказывайте, сможем отгрузить после 05.10.2022 г.

[Rain312]

Добрый день получили субмодули DO6, подскажите есть какие нибудь особые предпочтения для слота? В какой устанавливать?

[Исаков Алексей]

Здравствуйте, можно устанавливать в любой слот

[Rain312]

Здравствуйте. Очень ждали субмодуль DO6, по заявлению техподдержки "в субмодуле решиться проблема работы ШИМ", но чуда не свершилось, работа двух твердотельных реле на субмодулях DO и DO6 с работой 5%, результат на видео по ссылке.

[Пушкарев Андрей]

Здравствуйте. Очень ждали субмодуль DO6, по заявлению техподдержки "в субмодуле решиться проблема работы ШИМ", но чуда не свершилось, работа двух твердотельных реле на субмодулях DO и DO6 с работой 5%, результат на видео по ссылке.

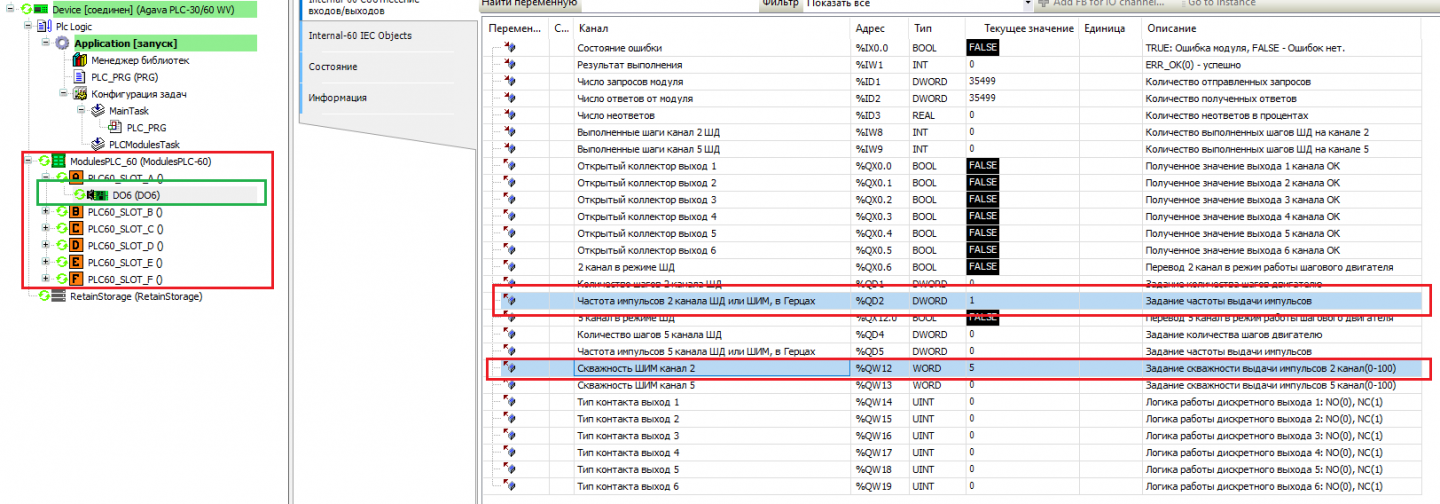

Добрый день, подскажите как Вы настраиваете DO6 для работы в ШИМ, нужно использовать последнюю SDK, далее в проект добавить корзину субмодулей, в корзину нужно добавить субмодуль DO6. Далее для работы в режиме ШИМ или ШД, у DO6 для этого предназначены 2 и 5 каналы, чтобы эти каналы начали работать в режиме ШИМ, необходимо нужному каналу задать скважность от 0 до 100, частота по умолчанию 1 Гц. Частоту также можно задать в соответствующем поле модуля.

[Rain312]

Мы используем DO6 в МВВ40, с ПЛК проблем не было и с обычными DO

[Пушкарев Андрей]

Мы используем DO6 в МВВ40, с ПЛК проблем не было и с обычными DO

Можете пояснить, как вы используете DO6, в составе МВВ-40? Как ведете опрос модуля, какие регистры использует, используете ли вы DO6 в режиме ШИМ, если да ток как, при использовании каких библиотек?

[Rain312]

Да DO6 мы хотим использовать в режиме шим, я не понимаю о каких библиотеках вы ведете речь, мы не используем ПЛК. мы в модуль ввода-вывода в регистр 1300...130n отправляем число от 0 до 100, а уже сам модуль делит 1 сек на это число так мы получаем скважность. Только по факту субмодуль делит 1 сек непонятным образом, я показал на видео, при мощности 5 % 2 коротких вкл, длинная паза выкл, а должно вкл 50 мсек, выкл 950 мсек.
В общем есть такая задача: использовать МВВ40 для управления электромагнитным клапаном холодильной машины, по задумке при периоде ШИМ 1 сек (так заявлено в инструкции к субмодулям DO и DO6) при мощности 1% импульс открытия 10 мсек (для нас это подходит). Мощность передается из панели оператора Weintek (на самом деле без разницы чем ведется опрос) по modbus в регистр 1300...130n

[Пушкарев Андрей]

Да DO6 мы хотим использовать в режиме шим, я не понимаю о каких библиотеках вы ведете речь, мы не используем ПЛК. мы в модуль ввода-вывода в регистр 1300...130n отправляем число от 0 до 100, а уже сам модуль делит 1 сек на это число так мы получаем скважность. Только по факту субмодуль делит 1 сек непонятным образом, я показал на видео, при мощности 5 % 2 коротких вкл, длинная паза выкл, а должно вкл 50 мсек, выкл 950 мсек.
В общем есть такая задача: использовать МВВ40 для управления электромагнитным клапаном холодильной машины, по задумке при периоде ШИМ 1 сек (так заявлено в инструкции к субмодулям DO и DO6) при мощности 1% импульс открытия 10 мсек (для нас это подходит). Мощность передается из панели оператора Weintek (на самом деле без разницы чем ведется опрос) по modbus в регистр 1300...130n

Для DO6, согласно протоколу обмена на МВВ-40, для задания скважности ШИМ(0-100) нужно использовать:
1100 (Значение ШИМ первого канал аппаратного ШИМ модуля DO6)
1100 + n (Значение ШИМ N-го канала аппаратного ШИМ модуля DO6).

Также при необходимости можно изменить частоту по умолчанию она 1 Гц. Регистры частоты:
550+n*2 - Freqn.L Частота счетных импульсов (аппаратного ШИМ) n-ого канала модуля OK-6. Младшая часть INT32
550+n*2+1 - Freqn.H Частота счетных импульсов (аппаратного ШИМ) n-ого канала модуля OK-6.Старшая часть. INT32

Также учитывайте что ШИМ на DO6 доступен только для 2 и 5 каналов модуля.
